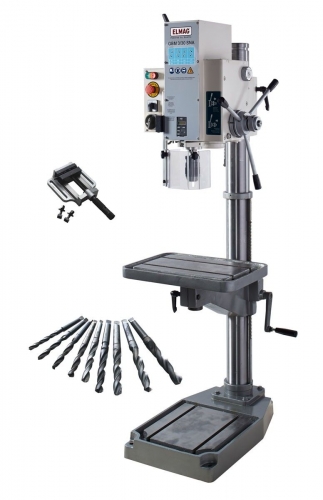

Getriebe-Bohrmaschine GBM 3/30SNA SET

ELMAG Getriebe-Bohrmaschine GBM 3/30SNA SET

• SCHNELLE GETRIEBE-SÄULENBOHRMASCHINE 1.200 / 900 W
• Das robuste Säulenmodell GBM 3/30 SNA ist mit einem
• leistungsstarken Spezialgetriebe ausgestattet, hat eine
• Bohrleistung in Stahl von 30 mm und bietet mit 820 mm
• Pinolenabstand viel Platz für die Aufnahme von hohen
• Werkstücken. Schrägverzahnte Getrieberäder aus Stahl
• und Pressstoff sorgen für hohe Belastbarkeit und Laufruhe.
• Die GBM 3/30 SNA ist daher eine perfekte Lösung für den
• mittleren Bedarf in Stahlbau- und Schlossereibetrieben,
• auch für die Kleinserienbearbeitung.
• TECHNISCHE FAKTEN
• Bohrleistung Ø 30 mm
• Automatischer Pinolenvorschub
• (0,1; 0,15; 0,22; 0,33 mm/U)
• Kubatur 500x350x870 mm
• Spindelausladung 320 mm
• Kräftiger Antriebsmotor 400 V,
• 2-stufig 1.200 / 900 W
• Laufruhiges Qualitätsgetriebe mit
• hoch belastbarer Schrägverzahnung
• 8 Drehzahlen 75 - 3.010 UpM
• Bohrspindel mit Präzisionslager
• Rechts- und Linkslauf
• Bohrspindelschutzabdeckung
• Bohrtiefenskala und -anschlag
• Werkzeugauswurf
• Großer, präziser Bohrtisch mit T-Nuten
• und Kühlmittelrinne
• Hoch belastbare, geschliffene Stahlsäule mit Zahnstange
• Dreh- und höhenverstellbarer Bohrkopf
• Hoch belastbare, geschliffene Stahlsäule mit Zahnstange
• Not-Aus-Taster / Nullspannungsauslöser
• Serienausstattung:
• - Schnellspannbohrfutter B 16, 1 - 16 mm
• - Kegeldorn MK 3 / B 16
• - Reduzierhülse MK 3 / MK 2
• - Reduzierhülse MK 3 / MK 1
• - Austreibkeil
• - Bedienungsanleitung / CE
• TECHNISCHE DATEN
• Bohrleistung in Stahl30 mm
• Gewindeschneideleistung M22
• Spindelaufnahme (Drehspindel) MK 3
• Drehzahlbereich 75 - 3.010 UpM
• Drehzahlstufen 8
• Pinolenhub150 mm
• Pinolenvorschubstufen 4
• Säulen-Durchmesser 105 mm
• T-Nuten, Breite 14 mm
• Bohrkopfhub270 mm
• Bohrtischhub 500 mm
• Spindelausladung 320 mm
• Bohrtisch drehbar ± 180°
• Bohrkopf drehbar ± 180°
• Pinolenabstand Tisch min./max. 50 - 820 mm
• Bohrtischfläche 500 x 350 mm
• Motorleistung (2-stufig) 900 / 1.200 W
• Netzanschluss 400 / 50 - 60 V/Hz
• Kubatur 500 x 350 x 870 mm
• Grundplattenfläche (lxb) 400 x 670 mm
• Gewicht 210 kg
