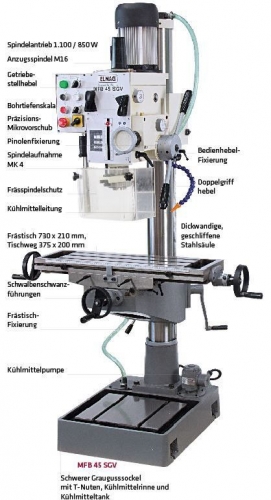

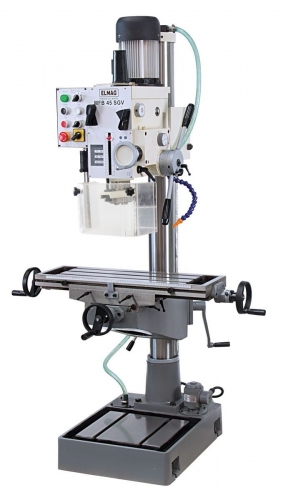

Getriebe Fräs- und Bohrmaschine MFB 45 SGV

ELMAG Getriebe Fräs- und Bohrmaschine MFB 45 SGV

• HIGH-SPEED-SÄULENMODELL 1.100 / 850 W
• Die MFB 45 SGV kann alles: Plan- und Schaftfräsen, Bohren, Senken,
• Reiben und Gewindeschneiden. Die Maschine ist mit einem leichtgän-
• gigen, höhenverstellbaren Koordinaten-Kreuztisch ausgestattet. Dank
• eines erweiterten Pinolenabstands zur Grundplatte von 1.280 mm ist
• sie auch für die Bearbeitung von hohen Werkstücken einsetzbar.
• Erweiterte Flexibilität bieten ein schwenk- und höhenverstellbarer
• Fräskopf, ein automatischer Pinolenvorschub mit drei Schaltstufen,
• ein Betriebsmodus für Gewindeschneiden und ein integriertes
• Kühlmittelsystem mit Tank im Maschinensockel.
• TECHNISCHE FAKTEN

• Fräsleistung Ø 80 / 32 mm
• Kubatur 730 x 210 x 790 mm
• Spindelausladung 270 mm
• Tischweg 375 x 200 mm

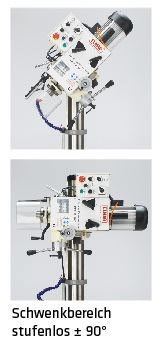

• Schwenkbarer Fräskopf +-90°
• Antriebsmotor 2-stufig 1.100 W / 850 W, 400 V
• 12 Drehzahlen 75 - 3.200 UpM
• Rechts- und Linkslauf
• Betriebsmodus Bohren/Fräsen und
• Gewindeschneiden
• Automatischer Pinolenvorschub,
• 3-stufig 0,10 / 0,18 / 0,28 mm/U
• Präzisions-Mikrovorschub
• Frässpindel mit Präzisionslager
• Anzugsspindel für hohe Sicherheit
• Frässpindelschutzabdeckung
• Bohrtiefenskala und -anschlag
• Frässpindelschutzabdeckung
• Bohrtiefenskala
• Not-Aus-Taster / Nullspannungsauslöser
• Schnellspannbohrfutter B18, 1 - 16 mm
• Kegeldorn MK 4 / B 16, IG M16
• Reduzierhülse MK 4 / MK 3
• Reduzierhülse MK 4 / MK 2
• Anzugsspindel M16
• Werkzeugsatz
• Bedienungsanleitung / CE
• TECHNISCHE DATEN

• Bohrleistung in Stahl45 mm
• Gewindeschneidleistung M20
• Fräsleistung Planfräser80 mm
• Fräsleistung Schaftfräser32 mm
• Spindelaufnahme (Drehspindel) MK 4
• Drehzahlbereich 1 75 - 1.600 UpM
• Drehzahlbereich 2 150 - 3.200 UpM
• Drehzahlstufen 12
• Pinolenhub120 mm
• Säulen-Durchmesser 115 mm
• T-Nuten, Breite 14 mm
• Fräskopfhub440 mm
• Spindelausladung 270 mm
• Fräskopf Schwenkbereich ± 90°
• Pinolenabstand Tisch min./max. 0 - 790 mm
• Pinolenanbstand Sockel 1.280 mm
• Frästischfläche 730 x 210 mm
• Pinolenvorschub 0,10/0,18/0,28 mm/U
• Pinolenvorschubstufen 3
• Frästischhub 515 mm
• Tischweg X x Y 375 x 200 mm
• Motorleistung (2-stufig) 1.100 / 850 W
• Kühlmittelpumpe 40 W
• Netzanschluss 400 / 50 - 60 V/Hz
• Kubatur 730 x 210 x 790 mm
• Länge x Breite 1.115 x 1.100 mm
• Höhe 2.110 mm
• Gewicht 350 kg
