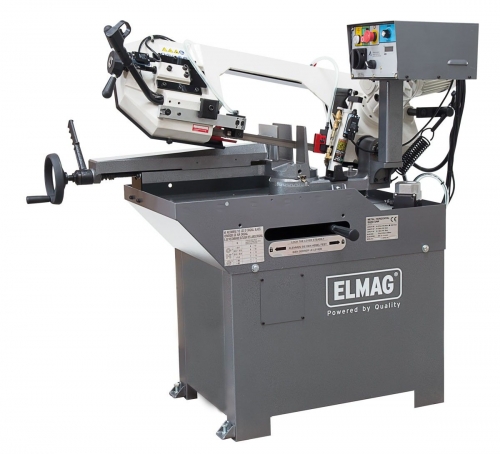

Gehrungs-Bandsäge CY 21-2GN VARIO

ELMAG Gehrungs-Bandsäge CY 21-2GN VARIO

• Einfache Gehrungsbandsägen sind mit einem drehbaren Sägebandrahmen und einem fest montierten Schraubstock ausgestattet. Sie ermöglichen die Fertigung von einseitigen Gehrungen (z.B. CY 210/260).
• Doppel-Gehrungsbandsägen verfügen über einen verschiebbaren Schraubstock. Er wird links oder rechts vom Sägeband fixiert und ermöglicht die Fertigung von rechts- oder linksgerichteten Gehrungen (ab CY 350).
• CY-MODELLE - DAS IST LEISTUNG
• Professioneller Metallzuschnitt erfordert eine verlässliche, einfach und variabel einsetzbare Bandsägemaschine mit optimaler Durchsatzleistung. Die speziell für diese Ansprüche entwickelten CY-Bandsägen bieten höchste Genauigkeit und zahlreiche Funktionen zur Vereinfachung und Automatisierung der Arbeitsabläufe. CY-Modelle sind mit leistungsstarken Antriebsmotoren und langlebigen, zur Dauerschmierung im Ölbad laufenden Kompaktgetrieben ausgestattet.
• SERIENAUSSTATTUNG
• - CY Metall-Bandsägemaschine
• - Absenkautomatik mit Regelventil
• - Schnellspannschraubstock
• - Schnellspannhebel
• - Stangensperre mit Materialanschlag
• - Winkelschnellspanner
• - Winkelskala
• - Kompaktgetriebe mit Ölfüllung
• - Ölbad für Dauerschmierung

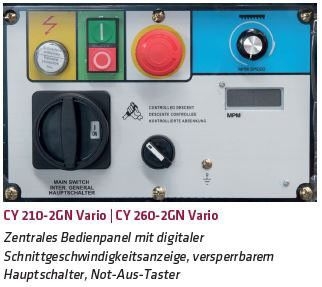

• - Zentrales Bedienpanel
• - ERGO-Bedienhebel / Ein/Aus
• - Kühlsystem mit Elektropumpe
• - Sägebandräder mit Präzisionslagern
• - Sägeband-Spureinstellung
• - Sägebandspanner mit Tellerfederpaket
• - Sägebandführung vorne verstellbar
• - Spannlager vorne/hinten einstellbar
• - Späneabstreifer/Greifschutz
• - Sägebandschutz mit Endausschalter
• - AutoOFF-Abschaltautomatik
• - Not-Aus / Nullspannungsauslösung
• - Sägerahmen mit Kegelrollenlagern
• - Stahlblechsockel
• - Bandsägeblatt Bimetall Cobalt
• - Werkzeug/Betriebsanleitung/CE
• EINSATZBEISPIELE
• - Metallbau
• - Maschinenbau
• - Gerätebau
• - Anlagenbau
• - Rohrleitungsbau
• - Kesselbau
• - Behälterbau
• - Installateure
• - KFZ-Werkstätten
• - Karosseriebau
• - Schlossereien
• - Schmieden
• - Spenglereien
• - Isolierbetriebe
• - Baubetriebe
• TECHNISCHE FAKTEN

• Manuellbetrieb mit Vorschubsteuerung mittels ERGO-Bedienhebel, ideal für dünnwandiges Material
• Automatik für Einzel- und Serienschnitt
• Einfacher Betriebsartenwechsel - A/M-Federspanner mit Entlastungsfeder zur Be- bzw. Entlastung des Sägerahmens.
• Stufenlos einstellbarer Sägerahmenvorschub - mit hydraulischer Absenkautomatik ABV mit Regelventil
• Rasches Spannen des Werkstoffs durch Voreinstellung der Spannbacke - Schnellspannschraubstock SSS mit Handrad
• Präzises Spannen mit einer Hebeldrehung - mit Schnellspannhebel
• Höchste Wiederholgenauigkeit bei Serienschnitt - mit Stangensperre und verstellbarem Materialanschlag
• Rasche Gehrungseinstellung 0-60° - mit Winkelschnellspanner WSS und gut ablesbarer Winkelskala
• Kräftiger Sägebandantrieb 750 W
• Laufruhig und langlebig - Kompaktgetriebe mit Ölbad für Dauerschmierung
• Zweistufenschaltung für Schnittgeschwindigkeiten von 40 und 80 m/min für harte und weiche Werkstoffe
• Optimale Sägebandkühlung - Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter
• Gleichmäßiger Sägebandlauf - ideal dimensionierte Sägebandräder mit Präzisionslagern und Spureinstellung
• Einfacher Sägebandwechsel, konstante Spannung - stufenlos einstellbarer Sägebandspanner mit Tellerfederpaket
• Sichere Sägebandführung - Spannlager vorne zum Werkstück verstellbar
• Enge Führung des Sägebands - präzise einstellbare Spannlager mit Exzenterachse
• Sauber - mit Greifschutz hinten als Späneabstreifer
• Betriebssicher - Sägebandschutz mit Endausschalter, Greifschutze, AutoOFF - Abschaltautomatik bei Sägeende, Not-Aus, Nullspannungsauslösung, CE-konform
• Plug&Play-Ausstattung mit Ölfüllung und hochwertigem Bandsägeblatt Bimetall Cobalt
• TECHNISCHE DATEN

• Rundrohr Schnittbereich bei 0° Max. 170 mm
• Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung Max. 130 mm
• Rundrohr Schnittbereich bei 60° rechtsgerichtete Gehrung Max. 75 mm
• Vierkantrohr Schnittbereich bei 0° Max. 170 mm
• Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung Max. 130 mm
• Vierkantrohr Schnittbereich bei 60° rechtsgerichtete Gehrung Max. 75 mm
• Rechteckrohr Schnittbereich bei 0° Max. 185x170 mm
• Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung Max. 130x130 mm
• Sägebandlänge 2.110 mm
• Sägebandhöhe 20 mm
• Sägebandstärke 0,9 mm
• Schnittstärke 1,2 mm
• Schraubstocköffnung max. 215 mm
• Schnittwinkel 0-60 °
• Drehzahlstufen stufenlos
• Schnittgeschwindigkeit 20-85 m/min
• Sägebandantrieb Motorleistung 750 W
• Kühlmittelpumpe Motorleistung 32 W
• Netzanschluss 400/50-60 V/Hz
• Einlaufhöhe 890 mm
• Länge 1.156 mm
• Breite 572 mm
• Höhe 1.580 mm
• Gewicht 156 kg
